راپچر ولو (Rupture Valve):
راپچر ولو یک شیر است که در صورت ترکیدن شلنگ جک در آسانسور هیدرولیک از سقوط آسانسور جلوگیری میکند.
این فرآیند در فاصله ی زمانی ۰.۳ ثانیه تا ۰.۸ ثانیه صورت می گیرد.
در آسانسورهای هیدرولیک یکی از تجهیزات ایمنی که باید نصب شود راپچر ولو یا (شیر ترکیدگی، شیر اطمینان) است. به این دلیل از این شیر استفاده میکنیم اگر چنانچه شیلنگ بین پاوریونیت و جک دچار ترکیدگی شود راپچر ولو مانع از سقوط حرکت کابین آسانسور میشود. هنگامی که ترکیدگی در شیلنگ بین جک و پاور یونیت رخ دهد متوقف میکند.

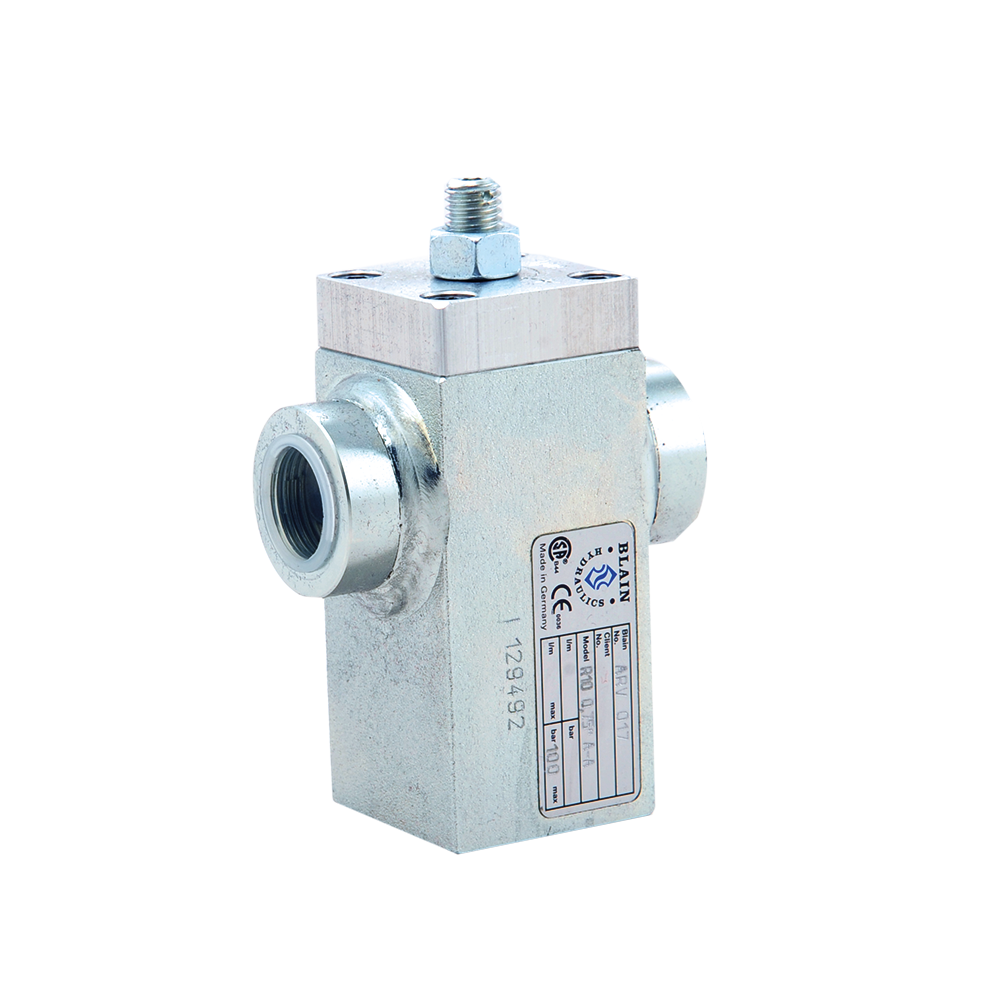

(Otis Rupture Valve)
نحوه عملکرد راپچر ولو:
عملکرد این قطعه ایمنی به اين صورت است که مقدار عبوري روغن را کنترل می کند و در حالتی که کابين سرعت بيش از اندازه داشته باشد و يا اينکه شیلنگ روغن پاره شود،باعث قطع حرکت روغن و توقف کابين می شود.
زمان فعال شدن راپچر ولو هیدرولیک بدون شوک و با توقفی آرام مواجه می شود. راپچر ولو در کارخانه تنظیم می شود و مقدار ورود و خروج روغن در آن به صورت استاندارد تنظیم می شود اما پس از آنکه این قطعه در آسانسور هیدرولیک نصب شد.
نصاب آسانسور موظف است تا به وسیله پیچ تنظیمی که در این قطعه قرار داده شده است آن را به گونه تنظیم کند که سرعت و عملکرد آسانسور در همه شرایط مناسب باشد.
برای انتخاب راپچر با توجه به دبی پمپ هیدرولیک میتوانید سایز متناسب را انتخاب کنید.
ماکزیمم فشار ۱۰۰ بار

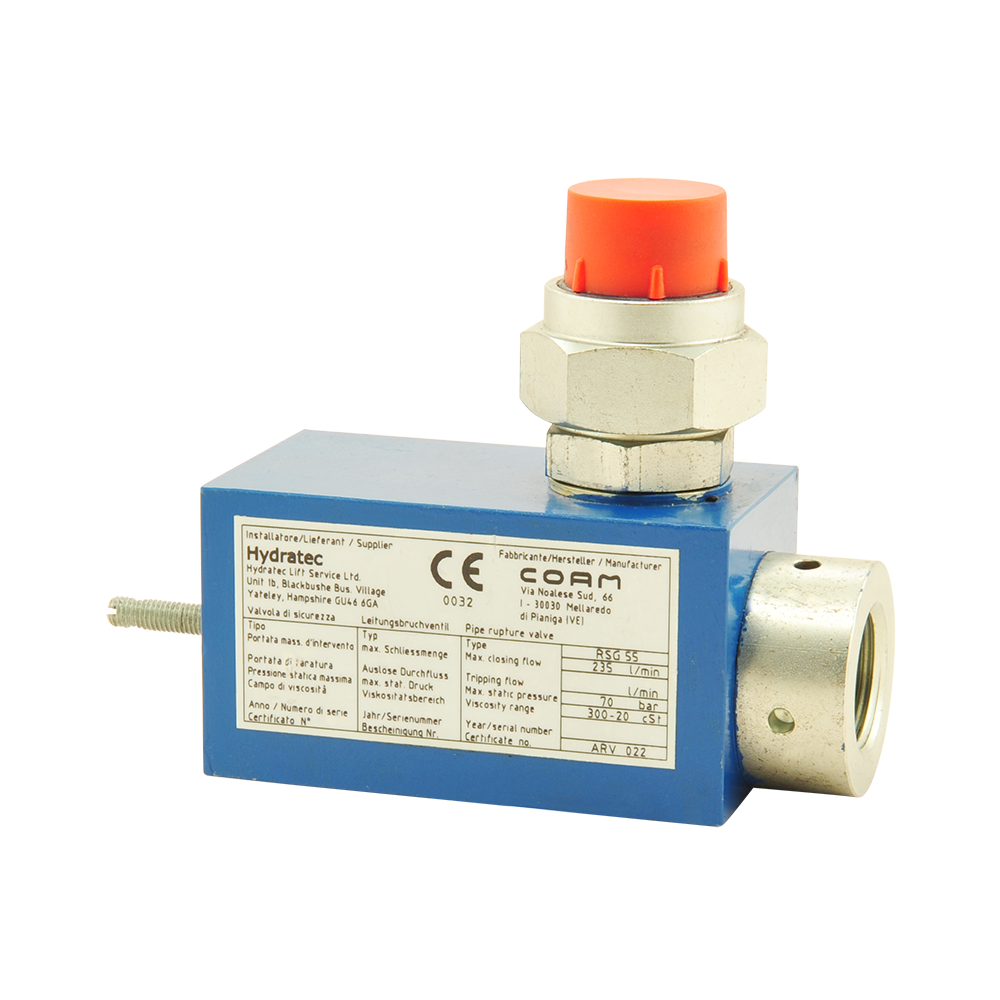

(Bucher/COAM RSG Rupture Valve)
نحوه نصب راپچر ولو:
این شیر دارای 2 عدد پورت (بوشن) است که با علامتهای Z,T بر روی بوشن حکشده است. بوشن Z را مستقیم به سیلندر جک و بوشن T را به شیلنگ بین جک و پاور یونیت متصل کنید. اگر بهجای این دو را بهاشتباه ببندید شیر کار نخواهد کرد. روش دیگر برای شناسایی سمت جک اورفیس (سوراخ کوچک) در انتهای رزوههای بوشن است.
تنظیمات راپچر ولو:
کمک به آچار آلن سایز 5mm میتوانید تنظیمات شیر اطمینان را انجام دهید اگر پیچ در جهت عقربه ساعت (راستگرد) بچرخانیم کابین میتواند باسرعت بیشتری به پایین حرکت کند اگر پیچ را جهت خلاف عقربه ساعت (چپگرد) چرخیده شود راپچر ولو با سرعت کمتر کابین بسته میشود.
اگر شیر اطمینان بسته شود زمانی دوباره باز میشود که فرمان بالا صادر شود یا اگر پمپ دستی نصب بود از طریق پمپ دستی میتوانند باز شود.
(درباره مرکز خدمات آسانسور ایران)
بازدید و سرویس دوره ای راپچر ولو:
شیر اطمینان نیاز به سرویس ندارد. بازرسی از نشتی، حداقل یکبار در سال توصیه میشود.
اگر نشتی خارجی مشاهده شد، از او رینگ زیر پیچ تنظیم یا او رینگ دور فلانچ سر بدنه راپچر است. و با تعویض او رینگها میتوانید از نشتی جلوگیری کنید.
اگر نشتی داخلی مشاهده شد , باید راپچر ولو کامل تعویض شود. برای انجام این کار، کابین آسانسور باید تا موقعیت مناسب پایین بیاید تا فشار صفر شود. و روغن هیدرولیک بهطور کامل از سیستم تخلیه شود.
شرایط تست راپچر ولو:
برای اطمینان از عملکرد آزمایش شیر راپچر، باید تحت شرایط بار آزمایش شود. وقتی جریان پایین شیر راپچر بیش از جریان بستهشده تنظیمشده باشد، شیر راپچر پس از 1-2 ثانیه بسته میشود.
منبع: گروه گفتمان علمی صنعت آسانسور
نوشته: مهندس علی بی آرام
